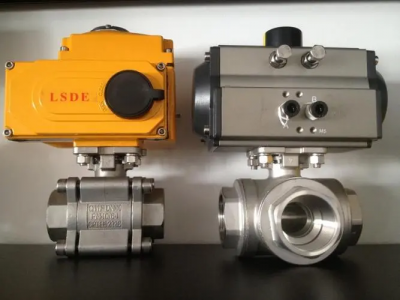

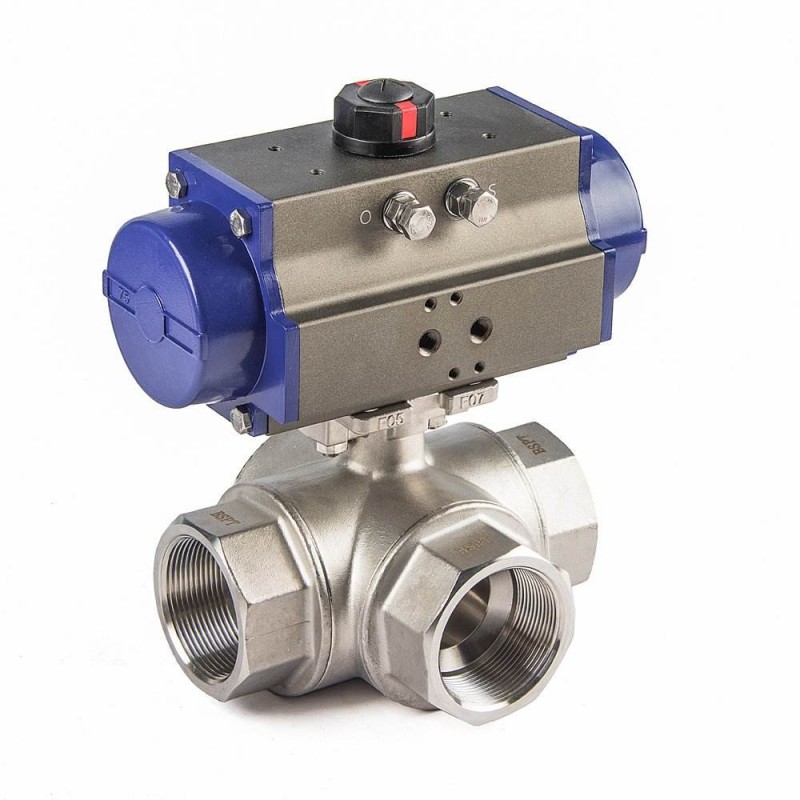

氣動內螺紋（對焊式）球閥是由雙（單）作用氣動活塞式執行器和內螺紋（對焊式）球閥組成。其閥體可分為整體式、二段式、三段式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕功等工業部門。



     當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°

     □氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。

     □回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置

     □定位器可調節閥門管道流量



氣動執行器	型號	QW-TZ精小型系列、AT單作用系列
	控制形式	雙作用/單作用
	作用形式	切斷/調節
	氣源壓力	0.4 ～ 0.8 MPa
	最大回轉角度	90°～92°
	回信器	AC220V  AC110V  DC24V
	控制信號	電信號：0～0Ma  4 ～20Ma 氣信號：0.02 ～0.1 MPa
	控制氣源	潔凈、干燥壓縮空氣
	工作溫度	-20℃ ～ +90℃



零件名稱	閥體	球芯	閥座	閥桿	填料
Q611F-16 Q611F-25	304	0Cr18Ni9	增強聚四氟乙烯	0Cr18Ni9	增強聚四氟乙烯
	316	0Cr17Ni12Mo2	增強聚四氟乙烯	0Cr17Ni12Mo2	增強聚四氟乙烯
